结构特点和应用范围

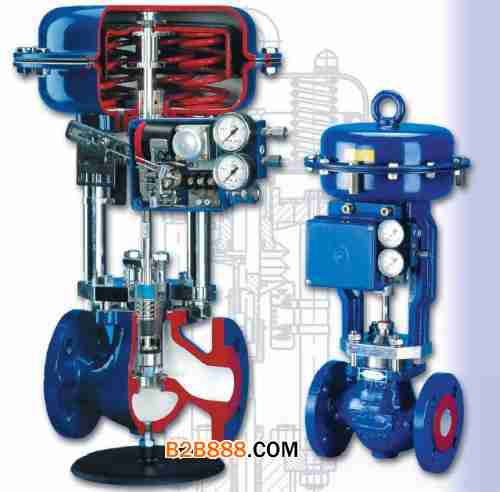

低噪音笼式调节阀：可以降低可压缩流体的噪音，为适应气体节流扩散与膨胀，套筒上设有许多对称小孔来降低压力降。阀芯采用压力平衡式结构。流体通道呈S流线型，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小，流量大，噪音低。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。

技术参数和性能指标

型    式    直通铸造球形阀

公称通径    40、50、65、80、100、150、200mm

公称压力    ANSI 150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa

连接型式    法兰连接：FF、RF、RJ、LG

法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB79-59等

焊接连接：嵌接焊SW（40～50mm） 对接焊BW （65～200mm）

材    料    铸钢（ZG230-450）铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等

上 阀 盖    常温型（P）：-5～+230℃ 伸长Ⅰ型（EⅠ）：+230～+566℃

注：工作温度不准超过各种材料的允许范围

压盖型式    螺栓压紧式

填    料    V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀芯型式    金属阀座的压力平衡式阀芯

材    料    不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）

不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

型    式    HA多弹簧薄膜执行机构

膜片材料    丁睛橡胶夹尼龙布

弹簧范围    20～100、40～120、80～240kPa

供气压力    140～400kPa

气源接口    Rc 1 4

环境温度    -30～+70℃

阀作用型式     气—关式或气—开式

附    件       定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

泄 漏 量    小于阀额定容量的0.1%，符合ANSI B16.104-1976Ⅲ级

回    差    带定位器：小于全行程的1%

不带定位器：小于全行程的3%

基本误差    带定位器：小于全行程的±1%

不带定位器：小于全行程的±5%

注：采用标准的V型聚四氟乙烯填料时

可调范围       25：1
