品牌:浩诚
型号:HC-1702MD
起订:1台
供应:100台
发货:3天内

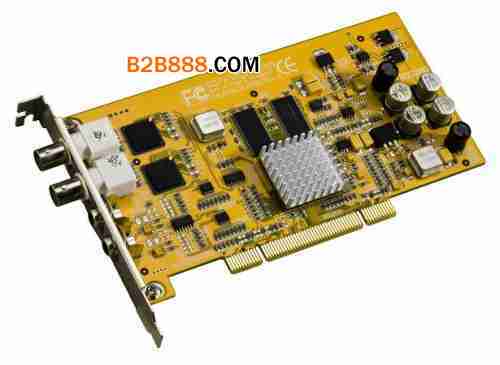

HC-1702MD视频矩阵解码卡
产品概述:视频矩阵解码卡(1702MD)
支持4路CIF或2路D1解码
带2路视频和2路音频输出
支持浩诚电子全系列板卡、DVR、DVS产品的解码上墙
产品特性说明
1、具有视频解码功能、矩阵输出、画面合成功能
2、单DSP芯片可以解码4路CIF、2CIF图像，或2路D1图像。支持2路视频输出
3、1702MD支持至多4路CIF实时解码和2路TV视频输出；
4、单台计算机支持4块1702MD解码卡，最多支持16路实时解码，至多8路视频输出
5、支持与编码卡混插使用：8xxx系列/170xHC/1716HS/170xHF/系列编码卡
6、实时解码，可在显卡和TV双路输出，音视频同步解码
7、可解压缩本公司生产的所有音视频编码卡、DVR、DVS全系列产品
8、解码图像可以跨DSP输出到不同的复合视频输出端口，但是由于PCI总线的带宽限制，推荐尽量减少跨DSP输出
视频参数
|
视频解压标准 |
MPEG4/H.264/增强H.264 |
|
视频输出 |
2路复合视频输出 |
|
支持制式 |
PAL/NTSC |
|
帧率 |
25F/S/CH（PAL）、30F/S/CH（NTSC） |
|
回放分辨率 |
PAL:704×576（D1）,528×384（2CIF）,352×288（CIF）,176×144（QCIF） NTSC:640×480（D1）,480×320（2CIF）,320×240（CIF）,160×120（QCIF） |
|
视频输出接口 |
BNC插座，1Vp-p，75欧姆 |
音频参数
|
音频压缩标准 |
G.726/G.729 |
|
音频采样频率 |
8KHz |
|
声道数 |
单声道 |
|
采样大小 |
16位 |
|
语音输出 |
8路音频线性输出 |
|
音频输出接口 |
RCA插座，2Vp-p，600欧姆 |
环境参数
|
环境温度 |
-10℃～+50℃ |
|
环境湿度 |
10％～90％RH |
|
尺 寸 |
1708MD 170×94mm2 |
|
功 耗 |
1708MD ≤22 W |
功能详解
|
视频输入 |
支持编码卡实时采集的视频、矩阵解码卡解码后视频(本地文件或网络实时流传输) |
|
视频输出 |
支持画面分割，每路视频输出最多可划分为64个窗口；每个视频输入源可以输出到1702MD卡的任意一路通道中的任意一个窗口显示；视频矩阵输出以窗口（或者以解码通道）为单位进行图像切换；输出标准PAL或NTSC制式的视频信号 |
|
音频输出 |
每块1702MD支持2路音频输出 |
|
矩阵控制 |
对于1台PC中的所有编码卡和1702MD卡，每个编码通道和1702MD卡的每个解码通道，都可以把本通道的视频输出到任意一块1702MD卡的任意一路显示通道中的任意一个窗口进行显示 |
|
解码控制 |
支持计算机显示器和监控器同步显示；支持文件、网络播放；支持音量调整；提供播放的统计参数：总时间、总帧数、当前帧帧号、当前时间等；支持播放图像捕捉或某时间段转存新文件功能；提供播放时的操作有：播放、停止、暂停、快放、慢放、缩放、静音、定位等功能 |
|
加密功能 |
支持安全达到金融级的板载加密功能，提供唯一的识别卡号 |
产品应用与开发支持
可以和本公司生产的音视频编码卡组成数字视频矩阵。
可以和本公司生产的各种音视频编码卡在1台计算机内混插。
也可以单独组成网络矩阵。
支持解码产品类型：本公司生产的所有系列板卡、嵌入式、视频服务器产品。
提供完整的SDK开发包、DEMO及其源码；支持Windows 2000/XP/2003操作系统。
