∮产品描述

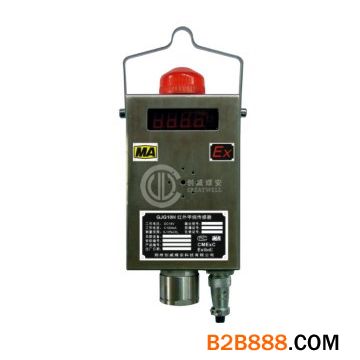

红外甲烷传感器GJG10H是我公司生产的新型智能甲烷检测仪器，本机采用最新的非色散红外（NDIR）

技术，并且该传感器采用本安电路设计，红外遥控调校，主要适用于监测煤矿井下环境中的瓦斯浓度。红

外甲烷传感器GJG10H与普通的催化燃烧、电化学、光离子、半导体等技术相比，具有优异的特性。不仅克服了催化原理传感器标定周期短、容易中毒等现象，并且具有检测灵敏度高，稳定性好，测量范围宽，反应速度快，标定周期长、不受其它气体影响、免开盖红外遥控调校，使用寿命长、操作方便等优点。红外甲烷传感器GJG10H根据不同气体对红外光吸收不同的原理来测试目标气体浓度。然后将空气中甲烷气体浓度信号转化为数字信号显示，采用（200~1000）Hz频率信号输出方式，具有传输距离远、抗干扰性能好等特点。

∮主要用途及使用范围

·主要用途：检测甲烷气体浓度。

·适用范围：甲烷传感器适用于在煤矿井下采掘工作环境中，进行气体安全检测报警。

·适用人员：适用于专业技术人员、操作人员、领导等所有作业人员。

·产品名称及型号

a) 产品名称：红外甲烷传感器。

b) 产品型号：GJG10H。

·环境条件

a) 温度：0℃～+40℃。

b) 相对湿度：≤98%（+25℃）。

c) 相对压力：80kPa～116kPa。

d) 适用于煤矿井下有甲烷、煤尘爆炸性混合物环境。

∮技术指标及主要功能

（1）主要功能：

·由关联的设备向传感器提供直流电源，传感器向配接设备提供连续的测量信号。

·传感器具有显示功能。

·传感器监测的数值达到设定的报警值时，能自动发出声光报警信号。

（2）技术指标：

·采样方式：自然扩散。

·测试范围：（0～10.0%）CH4。

·测量误差：0.00～1.00%CH4 ±0.10%CH4。

1.00～3.00%CH4 真值±10％。

3.00～4.00%CH4 ±0.3%CH4。

4.00～10.0%CH4 真值±10％。

·显示方式：4 位LED 数码管显示；数码管第一位指示报警状态；红外遥控调校。

·响应时间：T90＜30s。

·报警点值： 1.00%CH4(可调)。

·防爆型式：ExibⅠ（矿用本安型）。

·电源：DC18V。

·本安参数：Ui：DC 18.1V；Ii：150mA； Ci：0.2nF；Li：0mH。

·输出信号：频率200Hz～1000Hz（脉冲宽度不小于0.3ms）。

·工作电流：≤150mA（18V）。

·传输距离：最大传输距离为2000m（单芯截面积为1.5mm2 时）。

·电缆的分布电容：≤0.06uF/km，分布电感：≤0.8mH/km，直流电阻12.8Ω/km。
