简介

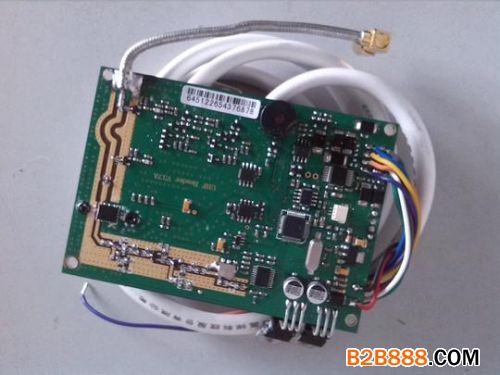

KL900是一款高性能的UHF超高频电子标签感应器，完全自主知识产权设计，结合专有的高效信号处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理，可广泛应用于物流、门禁系统、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。
特点
l 完全自主知识产权设计；
l 充分支持符合ISO18000-6B、EPC CLASS1 G2标准的电子标签；
l 工作频率902～928MHz(可以按不同国家或地区要求调整)
l 以广谱跳频(FHSS)或定频发射方式工作；
l 输出功率达至30dBm（可调）；
l 1.5dbi/3dbi/5dbi/6dbi/8dbi/12dbi/15dbi天线配置选择，典型读取距离（0.5-30）米*；
l 支持自动方式、交互应答方式、触发方式等多种工作模式；
l 低功耗设计，单＋9V电源供电；
l 支持RS232、RS485、韦根等多种用户接口。
l 工作温度：－30℃~＋70℃
l 贮存温度：-40℃~+80℃
l 物理尺寸：100*70MM
l 毛重：300G
* 有效距离与天线（8dbi或12dbi）、电子标签及工作环境相关。
电特性
l 极限参数
|
项目 |
符号 |
数值 |
单位 |
|
电源电压 |
VCC |
16 |
V |
|
工作温度 |
TOPR |
-10~+55 |
℃ |
|
贮藏温度 |
TSTR |
-20~+75 |
℃ |
l 规格
除特别说明，所示规格取自TA＝25℃及VCC＝+9V工作条件下
|
项目 |
符号 |
最小 |
典型 |
最大 |
单位 |
|
电源电压 |
VCC |
8 |
9 |
12 |
V |
|
工作电流 |
IC |
|
350 |
650 |
mA |
|
工作频率 |
FREQ |
902 |
|
928 |
MHz |
接口
|
项目 |
描述 |
|
红 |
+9V |
|
黑 |
GND |
|
黄 |
韦根DATA0 |
|
蓝 |
韦根DATA1 |
|
紫 |
RS485 R+ |
|
橙 |
RS485 R- |
|
棕 |
GND |
|
白 |
RS232 RXD |
|
绿 |
RS232 TXD |
|
灰 |
外部触发（TTL电平） |
注：对于配置TCPIP网络接口的型号UHFREADER18TCP，附加有一个标准RJ45网络插口。
8dBi RFID Antennas
用途：射频读卡天线，用于码头，停车场，商场，收费站等。
Application: Radio-frequency reader antenna, used for terminals, parking lots, shopping malls, toll station.
特点：外形美观，环境适应性好，安装方便快捷。
Characteristic: Pleasing in appearance, environmental adaptability, easy installation!
|
Specifications |
||
|
型号 Model |
KL900B0960K4 |
KL860B0960K4 |
|
频率 Frequency Range (MHz) |
902~928 |
865~868 |
|
带宽 Band Width (MHz) |
26 |
3 |
|
增益 Gain(dBi) |
8 |
|
|
垂直面半功率角 Beam Width E-Plane(°) |
68 |
|
|
水平面半功率角 Beam Width H-Plane(°) |
65 |
|
|
驻波比 VSWR |
≤1.3 |
|
|
前后比 F/B (dB) |
>25 |
|
|
极化 Polarization |
线极化 Linear Polarization |
|
|
最大功率 Max Power(W) |
100 |
|
|
阻抗 Impedance(Ω) |
50 |
|
|
接头型号 Connector |
N头或用户指定 N-female or user specified |
|
|
重量 Weight(kg) |
1.5 |
|
|
尺寸 Dimensions(mm) |
255×255×50 |
|
|
天线罩材料 Radome Material |
ABS |
|
