| 主要特性： |
|

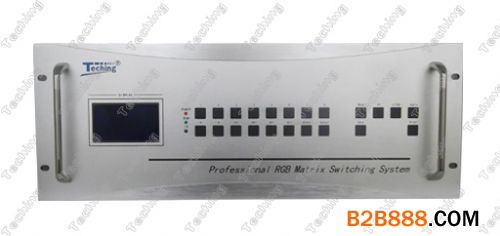

RGB8015矩阵最大可实现8路RGB信号输入到8路RGB信号输出的切换。，内部采用高带宽专业开关芯片，图像清晰；输入、输出端口采用了过电平保护及ESD保护的双重保护设计，增强了产品的抗击毁能力；音视频可分别控制，音频输入输出采用平衡方式，大大提高了抗干扰能力，有效延长了传输距离。
同步信号的输入端采用了独特的ASR（Adaptive Synchronization of Renewable）技术，能自动恢复再生小至50mv的同步信号，很好的解决了长距离传输所产生的同步信号丢失问题；输出端采用了高电平大电流专用芯片，使输出电平达到满幅度的5V，并能输出大于普通TTL三倍的电流，使输出能力得到很大的提高。
RGB 8015采用最新32位嵌入式处理器，应用嵌入式RTOS操作系统，采用大规模高分辨率芯片，具有长线驱动能力，并且采用了长距离传输失真补偿技术，采用可编程逻辑阵列电路，任意交互切换。兼容市场所有同类产品的代码和指令。专用端口，能直接和宏控ST-960触摸屏连接，即插即用。特有TCP/IP网络控制管理功能，能通过以太网控制。全贴片SMD工艺，特有ESD静电保护功能。
机箱采用EMI的结构设计，有效的防止电磁辐射及电磁波的干扰，性能更加稳定。
内嵌智能控制，采用了独特的处理方式，大大提高了设备的切换速度，实现了指令之间不需等待的快速控制；具备掉电状态存储保护、开机自动恢复记忆的功能。
除面板键盘操作外，还提供RS232控制接口，方便用户与各种集中控制设备配合使用；通过随机提供的软件，可方便设定设备编号，便于多台同型设备共联控制。
RGB8015系列矩阵产品主要应用于要求较高的广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等重要场所。
1． 有断电现场保护功能，能保存设备关机前的状态；
2． 带有调节黑场时间功能，可避免信号切换时产生抖动；
3． 具备与计算机联机使用的RS232通讯接口，方便联机控制；
4． 提供两种不同类型的通讯协议，用户可以选择更符合自己习惯的其中一种。
5． 带有自动增益技术，RGB系列矩阵可以传输100米长线（普通RGB传输线缆）；
6． 采用新型的 LCD 面板显示和轻触式按键；状态显示直观合理，设备操作更加简便；
LCD 屏显示输入输出的控制状态； 7． 简捷的前面板操作，后面板上有一个能与控制系统联机使用的 RS-232C 通讯端口；
8． 强大的红外遥控功能，设备同时具有本地遥控和红外遥控，可实现脱离电脑或中控进行远程操作；
9． 内置系统自恢复功能，当客户操作出现失误，执行该功能，可恢复出厂设置。
10． 兼容复合视频、S－视频、分量视频、HDTV、RGsB、RGBHV
11．采用高带宽芯片，带宽为350MHz（-3dB）定制产品可达500MHz
|
| 技术参数： |
|
增益：0dB
带宽：>500MHz（-3dB）满载
微分相位：0.05º@4.43 MHz
微分增益：0.05% @4.43 MHz
最大传播延时：5ns(±1ns)
切换速度：≤150nSs
信号类型：RGBHV、RGBS、RGsB、RsGsBs、YUV信号
接口：5BNC
最大电平：1.0Vp-p
阻抗：75Ω
回波损耗：-30dB@5MHz
信号类型：RGBHV、RGBS、RGsB、RsGsBs、YUV信号
接口：5BNC
标准输出电平：0.7Vp-p
阻抗：75Ω
回波损耗：-30dB@5MHz
直流补偿：最大5mV
输入/输出信号类型：TTL
|
