主题词：光伏发电，优质元器件，自动脱扣装置，过流、过热立即动作

一、概述（深圳安信安泰ANTI）：

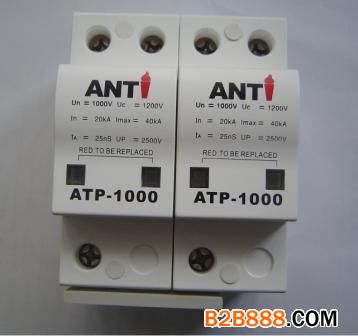

光伏发电防雷器是一种用于高压直流电源保护的一种防雷器。属于C+D类防雷器（深圳安信安泰ANTI）。

     光伏发电防雷器内部采用通过国际质量认证的优质元器件，按照严格的工艺技术要求制造而成，采用组合模块结构，内置高可靠劣化自动脱扣装置，过流、过热立即动作，确保安全可为直流电源提供可靠保护（深圳安信安泰ANTI）。

二、产品功能（深圳安信安泰ANTI）：

光伏发电防雷器由二个独立模块组合而成。在保护模块上有劣化指示窗口。当光伏发电防雷器长期使用或遭受工频及浪涌强冲击之后，防雷器内的防雷元件可能损坏，损坏元件的指示窗口会跳红，当一个模块的指示窗跳红时，表示该模块已完全失效（深圳安信安泰ANTI）。

三、安装应用（深圳安信安泰ANTI）：

     光伏发电防雷器一般安装于直流配电屏内，应当选择直流配电屏进线入口处，空开之后的适当位置，依据靠近电源线入口，接地连线最短之原则，同时兼顾安装/维护之方便。在配电箱底板上装好标准35mm导轨把保护器卡入导轨即可（深圳安信安泰ANTI）。

    连接ATP-1000光伏发电防雷器采用16mm²～25mm²多芯铜线，裸线长度18～20mm。一定要注意电缆质量，应当使用绝缘性能优良的阻燃电缆，颜色应当符合国标规定。要特别注意ATP-1000直流电源保护器的端子位置，上面自左至右依次是“+”、“ -”，下面是PE，注意不要接错。安装中要特别注意拧紧压线螺钉，注意地线应以最短方式接至主地排。要记住良好接地对发挥防雷器的防雷作用至关重要（深圳安信安泰ANTI）。

四、技术指标
