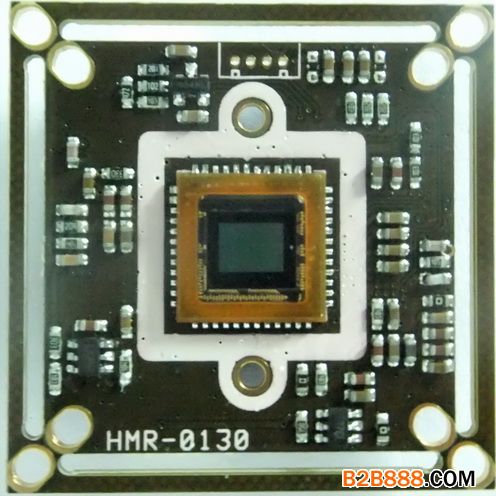

彩色CMOS板1000线 高清1080P HMR-0130 高清机板 版本：V1.00
产品特点:
l 整机性能优良，画质清晰亮丽，板布局美观大方。
l 宽电源设计，可以在较宽电压范围工作。绿色产品，低电流，低功耗，节能省电。
l 视频防雷，防静电干挠电路设计——有效抵抗室外高压雷击，电网浪涌及静电。
l 人性化机板设计——装机更加灵活方便（38*38转32*32）。
l 丰富的功能接口，方便构建不同种类的摄像机。
l 优质板材——PCB板选用军工A级板材，厚度1.6MM，坚固耐用。
l 每个产品都经过严格的老化测试，国际大品牌物料,造就产品一致性，稳定性强。
 |
主板参数表：
支持IR-CUT，
灯板控制IR-CUT：灯板亮后图像转黑白，照度更好。
|
信号系统 |
PAL |
NTSC |
|
成像器件 |
0130 |
0130 |
|
CMOS有效像素 |
1280（H）×720（V） |
1280（H）×720（V） |
|
处理芯片 |
AP100+STmuc130 |
|
|
同步系统 |
内同步 |
|
|
最低照度 |
0.001LUX/F1.2 |
|
|
水平清晰度 |
1000TVL |
|
|
白平衡 |
自动 |
|
|
信噪比 |
>50dB |
|
|
伽玛校正 |
>0.45 |
|
|
水平镜像 |
有 |
|
|
背光补偿 |
自动 |
|
|
电子快门 |
AUTO/1/50(1/60)-1/100,000sec |
|
|
LED IN |
红外同步彩转黑触发信号0-12V输入 |
|
|
视频输出 |
C |
|
|
工作电压 |
DC12V±5%,电压适用范围DC8.5V-DC18V |
|
|
工作电流 |
DC12V,60mA, |
|
|
工作温度 |
-20℃--60℃ |
|
|
红外信号插座 |
IR-CUT驱动接口 |
||
|
第一脚 |
电源地 |
第一脚 |
IR-CUI + |
|
第二脚 |
红外信号输入 |
第二脚 |
IR-CUI - |
|
电源视频插座 |
|||
|
第一脚 |
DC+12V电源 |
||
|
第二脚 |
GND地 |
||
|
第三脚 |
VIDEO视频输出 |
||
功能接线端口定义：
