型号

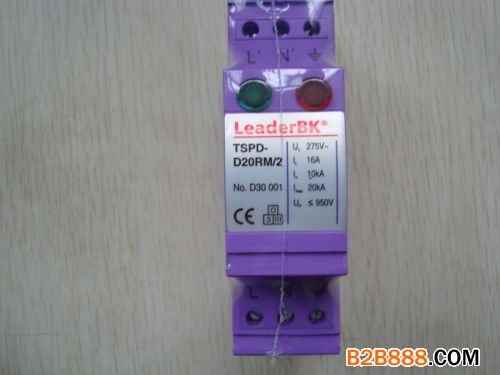

TSPD-D20 RM/2

TSPD-D20 RM/4

标称电压         a.c.

U_N

230V/440V

230V/440V

额定电压        L-N

(最大持续电压) N-PE

U_C

275V~

255V~

385V~

255V~

标称放电          L-N

电流 (8/20)     N-PE

I_n

5kA

5kA

5kA

5kA

最大放电          L-N

电流 (8/20)    N-PE

I_max

10kA

10kA

10kA

10kA

In 时电压         L-N

保护级别          N-PE

U_P

≤ 1.5kV

≤ 1.5kV

≤ 1.8kV

≤ 1.5kV

5kA 时电压       L-N

保护级别

U_P

≤ 1.kV

≤ 1.35kV

Uc 时断后续    N-PE

电流能力

I_f

100A_rms

100A_rms

响应时间       L-N

                  N-PE

t_A

≤25ns

≤100ns

≤25ns

≤100ns

最大后备保险丝

125A gL/gG

125A gL/gG

最大后备保险丝时

短路耐受能力

50kA_rms

25kA_rms

暂态过电压 (TOV)   L-N

                       N-PE

U_T

335V / 5sec

1200V / 200ms

385V / 5sec

1200V / 200ms

工作温区

T_U

-40℃...+80℃

接线导体截面

1.5mm²~25mm²单股线 / 35mm²多股线

安装支架

35mm 宽电气安装导轨)

外壳

紫色热塑性材料， UL94-V0

安装宽度

4 个标准模块

测试依据

YD/T 1235.1-2002; GB 18802.1-2002; IEC 61643-1:1998-02

认证

CE (LVD, EMC)

远程遥信触点类型

开关转换触点

端子性能

U_N/I_N

AC: 250V/0.5A          DC: 250V/0.1A, 125V/0.2A, 75V/0.5A

远程遥信端子导体截面

max. 1.5mm²  单股线 / 多股线
