电涌保护器
型号

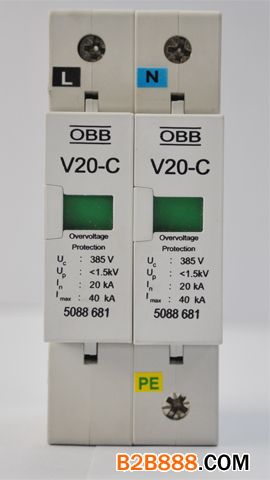

V 20-C

75

150

280

320

385

440

550

最大持续操作电压 UC AC
（最大允许操作电压） UC DC

75 V~
100 V-

150 V~
200 V-

280 V~
350 V-

320 V~
420 V-

385 V~
505 V-

440 V~
585 V-

550 V~
745 V-

雷电保护区

0→2

等级－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2
－按照IEC 61643-1

C
Ⅱ级

测试标准

IEC 61643-1,prEN 61643-1,
E DIN VDE 0675-6:1989-11 and Part 6/A1

标称放电电流 In（8/20）

20 kA

最大放电电流
（单模块） Imax（8/20）

40 kA

电压保护水平
Up在1 kA（8/20）
Up在5 kA（8/20）
Up在In时

≤300 V
≤350 V
≤400 V

≤500 V
≤650 V
≤700 V

≤900 V
≤1.1 kV
≤1.4 kV

≤1.0 kV
≤1.3 kV
≤1.6 kV

≤1.2 kV
≤1.5kV
≤1.8 kV

≤1.5 kV
≤1.8kV
≤2.2 kV

≤1.7 kV
≤2.1 kV
≤2.5 kV

响应时间 TA

<25 ns

短路耐受能力25 kA时的最大后备保险丝

125 A gl/gG

连接线橫截面积

2.5-25 mm2（多股软线，连接端加护套）
2.5-35 mm2（单股、多股线）

安装位置

35 mm导轨（符合EN 50022）

Ip等级

IP 20

温度范围 υ

-40℃到+85℃

模块NPE
标称电压 UC

C 25-B+C/NPE
230 V/50-60 HZ

100 V下的绝缘电阻 Rins
浪涌电压测试（10/350）－根据IEC 61312-1(02.95)规定的雷电参数
峰值电流 Iimp
电量 Q
单位能量 W/R
标称放电电流 In（8/20）
电压保护水平 Up
响应时间 tA
UC下的后续电流 IF
温度范围 υ

>10 GΩ


25 kA
12.5 As
160 kJ/Ω
50 kA
<1.2 kV
<100 ns
100 Arms
-40℃到+85℃
