退耦器

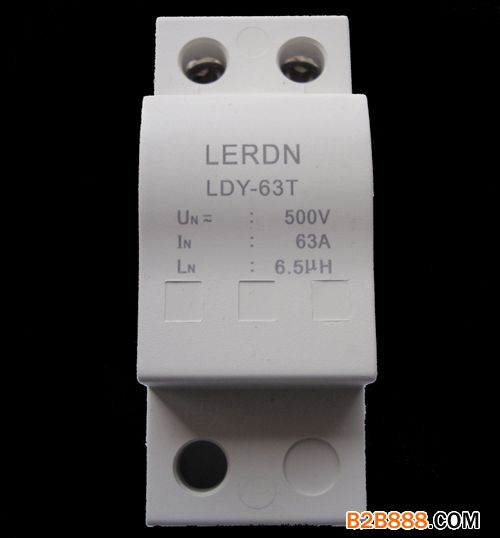

型号：LDY-35T、40T、63T
额定工作电压Un：500V 50/60Hz
额定工作电压Un：500V 50/60Hz
使用范围
LDY-T系列退耦器串联安装于额定电压500V及以的低压供电系统中，用于增加导线感抗，弥补导线长度不足，协调不同规格电涌保护器之间的配合问题。典型应用在B级和C级的电涌保护器都安装在一个配电箱中的场合。当电压开关型防雷器至限压型防雷器之间的线路长度小于10m，限压型防雷器之间的线路长度小于5m时，在两级防雷器之间应加装退耦器。
由于退耦器是串联在线路中，应根据线路的负载电流选择相应的退耦器
（依据IEC61643-1和GB50343标准选用）
主要结构及工作原理
退耦器 对瞬时高能雷电流的极佳的电感特性 在雷电来临时保证电涌保护器的可靠操作，如果电网中有几个电涌保护器，它们将会互相影响，这就意味着，并联的保护器之间必须达到能量的配合。配合的效果是当由雷电形成一个浪涌过电压时，电涌保护器（B级）将可靠地响应，带走高能量的电流，以保护其它电涌保护器（C级或D级）。
LDY-T系列退耦器串联安装于额定电压500V及以的低压供电系统中，用于增加导线感抗，弥补导线长度不足，协调不同规格电涌保护器之间的配合问题。典型应用在B级和C级的电涌保护器都安装在一个配电箱中的场合。当电压开关型防雷器至限压型防雷器之间的线路长度小于10m，限压型防雷器之间的线路长度小于5m时，在两级防雷器之间应加装退耦器。
由于退耦器是串联在线路中，应根据线路的负载电流选择相应的退耦器
（依据IEC61643-1和GB50343标准选用）
主要结构及工作原理
退耦器 对瞬时高能雷电流的极佳的电感特性 在雷电来临时保证电涌保护器的可靠操作，如果电网中有几个电涌保护器，它们将会互相影响，这就意味着，并联的保护器之间必须达到能量的配合。配合的效果是当由雷电形成一个浪涌过电压时，电涌保护器（B级）将可靠地响应，带走高能量的电流，以保护其它电涌保护器（C级或D级）。
主要技术参数
|
型号
|
LDY-35T
|
LDY-40T
|
LDY-63T
|
|
|
货号
|
088401
|
088402
|
088403
|
|
|
额定交流负载电流IL
|
35A
|
40A
|
63A
|
|
|
额定工作电压Un V
|
500
|
|||
|
额定电感Ln
|
15μh±20%
|
7.5μh±20%
|
||
|
外壳材料与颜色
|
增强阻燃尼龙（浅灰色，阻燃V0级）
|
|||
|
建议安装导线截面积
|
≥10㎜²多股软导线
|
|||
