品牌:LERDN

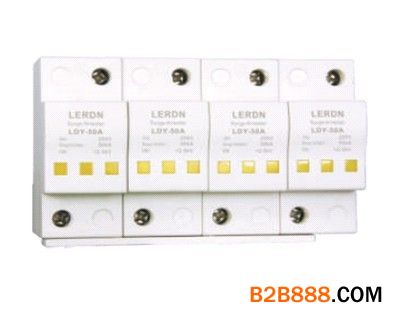

型号:LDY-50A系列
规格:LDY-50A系列
起订:1套
供应:10000套
发货:3天内
发送询价
主要特点
☆ 具有I+II(B+C)两级的防雷保护效果
☆ 通流量大、残压低，全密闭结构，无电弧外泄
☆ 内置多层间隙，持续工作电压高，熄灭续流能力强
☆ 通过组合构成2P、3 +NPE、4P等模式，具有L-N,L-PE,N-PE多种保护模式，适合于各种电网制式
适用范围
LDY-50A 适用于额定工作电压230/400V的变压器低压侧或LPZ0-LPZ1区，对电源I级或I+II级的雷击或浪涌过电压进行保护。预期短路电流大于额定断开续流值的系统。该产品的前端应串联保险丝。
(依据IEC61643-1 GB50343标准选用）
技术参数
|
型号
|
LDY-50A/MG
|
LDY-50A/G
|
LDY-50A/GN
|
|
|
系统额定工作电压Ue ～V
|
230/400
|
|||
|
最大持续工作电压Uc ～V
|
320
|
255
|
||
|
电压保护水平Up KV
|
＜1.5
|
＜0.8
|
||
|
冲击放电电流limp(10/350us) KA
|
25
|
50
|
||
|
防雷元件及保护等级
|
MOV+GDT(classI+II)
|
GDT(class I)
|
GDT(class I)
|
|
|
外壳材料
|
阻燃增强尼龙(UL94V-0)
|
|||
|
响应时间 ns
|
＜100
|
|||
|
建议接地导线截面积
|
16mm2多股软导线
|
|||
|
保护模式及组合 (L-PE,N-PE,L-N)
|
2P、3P、4P、3P+NPE
|
|||
|
货 号(example:1P)
|
612 001
|
612 002
|
612 003
|
|
|
额定断开续流lf(at 50/60Hz)
|
at Uc:255V
|
5kA
|
1kA
|
|
|
at Uc:320V
|
3kA
|
0.3kA
|
||
|
绝缘电阻
|
＞5MΩ
|
|||
|
最大后备保险丝强度
|
250A gL
|
|||
