适用范围
· 适用于各种射频信号的收、发系统的防雷保护；
· 网络信号无线发射与接口设备防护；
· 工控信号无线发射、接收设备的防护；
· 卫星电视接收设备防护；
· 监控信号无线发射、接收设备的防护 ；
· 其他无线通讯设备的防护 ；
· 其他射频信号设备的防护。
性能特点
· 工作频带宽
· 不可馈送电源；
· 通流容量大，残压水平低
· 插入损耗低，驻波比小；
· 响应时间快；
· 限制电压精确， 通流容量大；
· 保护性能好，工作可靠；
· 工艺考究，能在恶劣环境下长期工作。；
· 体积小，安装、使用方便，易维护。
技术参数
|
型号
|
AR05N-1/4
|
AR10N-1/4
|
AR22N-1/4
|
AR19D-1/4
|
AR22D-1/4
|
|
工作频率(GHz)
|
0.4-0.5
|
0.8-1.0
|
0.8-2.2
|
1.7-1.9
|
0.8-2.2
|
|
标称放电电流In
|
10kA
|
30kA
|
50kA
|
||
|
最大放电电流Imax
|
2 0kA
|
60kA
|
100kA
|
||
|
保护水平Up,8/20µs In
|
≤100V
|
||||
|
插入损耗
|
≤0.1dB
|
||||
|
驻波比
|
≤1.15
|
||||
|
接头形式
|
N
|
DIN（7/16，L29）
|
|||
|
工作环境
|
环境温度：－40℃～＋85℃； 相对湿度：≤95%（25℃）；海拔≤3km
|
||||
|
注：产品规格可能不定期更新，请咨询安普迅公司了解详情。
|
|||||
安装、接线
· 防雷器应串接在馈线中且靠近被保护设备设备安装；
· 防雷器上的接线片焊上尽量短的接地导线（导线截面积不小于4mm2），另一端就近与防雷系统接地母线可靠连接。
· 在户外使用时注意做好防雨措施，同时选用防雨型产品。
使用、维护
· 本产品无需特别维护。应定期对防雷器进行检查，特别是在雷雨季节前及整个雷雨期;
· 当系统工作出现故障怀疑防雷器时，可拆除防雷器后再检查，若还原到使用前的状态后系统恢复正常，则说明防雷器已经损坏，必须立即更换。陈丹萍：13530718155 QQ：495523736

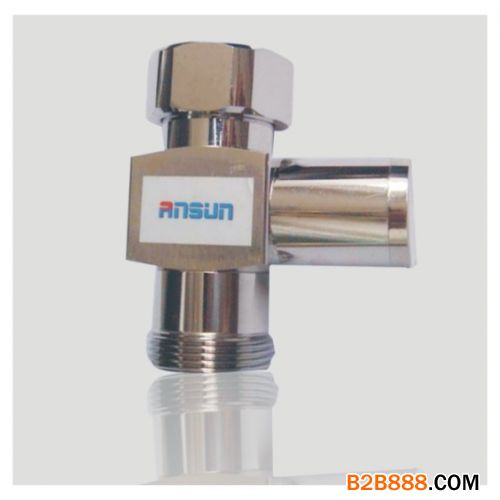

AR22D-1/4波长天馈防雷器又称DIN型天馈防雷器，是目前通信基站较为广泛使用的一种避雷产品，该款产品由深圳安普迅通信公司生产，主要适用于以下几种系统：
适用于各种射频信号的收、发系统的防雷保护；
网络信号无线发射与接口设备防护；
工控信号无线发射、接收设备的防护；
卫星电视接收设备防护；
监控信号无线发射、接收设备的防护 ；
其他无线通讯设备的防护 ；
其他射频信号设备的防护。
这种DIN型天馈防雷器具备以下特点：
工作频带宽， 不可馈送电源；通流容量大，残压水平低；插入损耗低，驻波比小；
响应时间快；限制电压精确， 通流容量大；保护性能好，工作可靠；工艺考究，能在恶劣环境下长期工作。；体积小，安装、使用方便，易维护。
