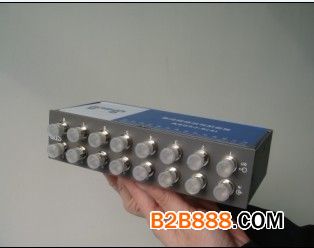

光端机视频信号浪涌保护器 视频信号浪涌保护器 浪涌保护器 信号浪涌保护器
光端机视频信号浪涌保护器适用范围
· 集成4路视频信号浪涌保护器主要应用于光端机视频线路和综合控制柜内硬盘录像机、视频切割器等控制设备的集中防护。
· 可保护各种视频传输设备免受来自信号传输线的感应雷击和电涌电压带来的危害，对相同工作电压下的RF传输同样适用；
性能特点
· 采用多级保护电路，残压水平低
·插损小，响应时间快；
· 限制电压精确，通流容量大；
· PCB采用微带设计，结构严谨；
· 性能稳定，工作可靠；
· 安装、使用方便，无须维护。
技术参数
|
型号
|
AS12B-4
|
|
标称工作电压Un
|
12
|
|
标称放电电流In
|
3kA
|
|
最大放电电流Imax
|
5kA
|
|
保护水平Up（8/20μs In）
|
≤25V
|
|
响应时间
|
1ns
|
|
适应传输速率
|
100Mbps
|
|
插入损耗
|
≤0.5dB
|
|
接头形式
|
BNC
|
|
保护路数
|
4
|
|
防护等级
|
IP20
|
|
安装模式
|
串联
|
|
工作环境
|
环境温度：－40℃～＋85℃； 相对湿度：≤95%（25℃）；海拔≤3km
|
|
注：产品规格可能不定期更新，请咨询安普迅公司了解详情。
|
|
光端机视频信号浪涌保护器安装、接线
· 浪涌保护器串联在被保护设备与信号通道之间；
· 浪涌保护器的输入端(IN)与信号通道相连，输出端(OUT)与被保护设备相连并紧靠被保护设备安装，不能接反；
· 把浪涌保护器的接地线与避雷系统接地排可靠连接，接线越短越好，最长不能超过1m。
