品牌:ANSUN
发货:3天内
发送询价

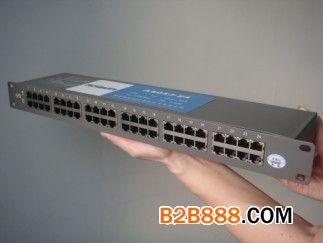

安普迅生产的型号为AS05J-24集成多路网络信号避雷箱（网络交换机专用网络信号浪涌保护器），24口网线口避雷箱，也可称为集成24路网络信号浪涌保护器。
集成多路网络信号避雷箱 网络信号避雷箱 网络避雷箱 网络浪涌保护器
.：. .：.
网络信号避雷箱适用范围
· 用于10/100/1000Mbps SWITCH、 HUB、ROUTER等网络设备的雷击和雷电电磁脉冲造成的感应过电压保护；
· 网络机房网络交换机防护；
· 网络机房服务器防护；
· 网络机房其它带网络接口设备防护；
· 24口集成避雷箱主要应用于综合网络柜、分交换机柜内多信号通道的集中防护。
性能特点
· 采用多级保护电路，残压水平低；
·插损小，响应时间快；
· 限制电压精确，通流容量大；
· 精、细全保护，结构严谨；
· PCB采用微带设计，隔离好，线扰低；
· 集成24路网络信号避雷箱为标准19英寸安装；
· 性能稳定，工作可靠；
· 安装、使用方便，无须维护。
网络信号避雷箱技术参数
|
产品型号
|
AS05J-24
|
AS05JH-24
|
||
|
最大持续工作电压Uc
|
5V
|
|||
|
标称放电电流(8/20µs)
|
3kA
|
|||
|
最大通流容量 (8/20µs)
|
5kA
|
|||
|
保护水平Up
8/20µs In
|
芯线-芯线
|
≤15V
|
||
|
芯线-接地线
|
≤50
|
|||
|
适应传输速率
|
100 Mbps
|
1000 Mbps
|
||
|
插入损耗
|
≤0.5 dB
|
|||
|
接口形式
|
输入In
|
RJ45 (F)
|
||
|
输出 Out
|
RJ45 (F)
|
|||
|
保护形式
|
1/2， 3/6
|
1-8
|
||
|
保护路数
|
1
|
24
|
||
|
外形尺寸(不包含接地线) (mm)
|
68 * 25 * 25
|
483 * 113 * 45
|
||
|
防护等级
|
IP20
|
|||
|
安装模式
|
19英寸机箱机架式
|
|||
|
工作环境
|
环境温度：－40℃～＋85℃； 相对湿度：≤95%（25℃）；海拔≤3km
|
|||
|
注：产品规格可能不定期更新，请咨询安普迅公司了解详情。
|
||||
安装、接线
· 浪涌保护器串联在被保护设备与信号通道之间；
· 浪涌保护器的输入端(IN)与信号通道相连，输出端(OUT)与被保护设备相连并紧靠被保护设备安装，不能接反；
· 把浪涌保护器的接地线与避雷系统接地排可靠连接，接线越短越好，最长不能超过1m。
网络信号避雷箱使用、维护
· 本产品无需特别维护。应定期对浪涌保护器进行检查，特别是在雷雨季节前及整个雷雨期;
·当系统工作出现故障怀疑浪涌保护器时，可拆除浪涌保护器后再检查，若还原到使用前的状态后系统恢复正常，则说明浪涌保护器已经损坏，必须立即更换。
