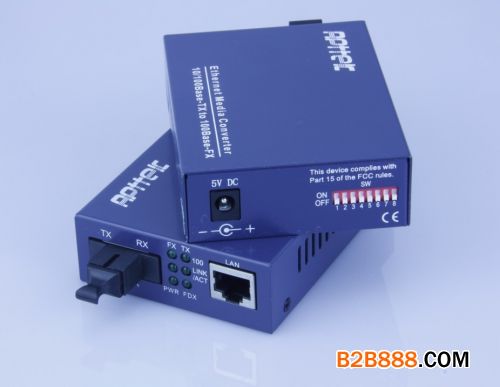

品牌:ＡＰＴＴＥＫ
型号:APT-201F/D
规格:95*70*25
起订:1台
供应:1000台
发货:3天内
立即购买
IEEE802.3 以太网标准
IEEE802.3u 快速以太网标准
IEEE802.3d Spanning Tree标准
产品特性
1.内置高效交换内核，抑制广播风暴，实现流量控制，CRC差错校验；
2.支持100Base-FX光纤传输标准，可与其他产品互连；
3.支持SPANNING TREE构造容错网络
4.10/100Mbps、全双工/半双工自动协商，可平滑升级；
5.最远传输距离可达到120公里；
6.内、外置电源的独立式收发器、插卡式收发器、十四槽和十六槽机箱，配置灵活；
7.双电源容错机箱，热插拔模块，高可靠性；
8.高速缓存容量：1M Bits；
9.内置MAC地址缓存空间：1K；
产品分类
1.本类产品按外形结构可分为：桌面型内、外置电源独立式光纤收发器、插卡式光纤收发器、机架式光纤收发器；
2.本类产品按使用光纤数量可分为：单纤收发器和双纤收发器；
3.本类产品按使用光纤类型可分为：多模收发器和单模收发器；
4.本类别产品传输速率为：10/100M自适应。
5.外置收发器可与十四槽机箱配套使用；插卡式收发器可与十六槽机箱配套使用。
指示灯状态说明
|
指示灯
|
功能
|
状态
|
工作情况
|
|
PWR
|
电源指示灯
|
亮
|
有电
|
|
灭
|
无电
|
||
|
SD
|
光口链接/状态指示灯
|
亮
|
有光输入
|
|
灭
|
无光输入
|
||
|
FX
|
光口链接/状态指示灯
|
亮
|
光纤链路连通
|
|
闪烁
|
有数据流
|
||
|
灭
|
光纤链路未连通
|
||
|
FDX
|
电口工作模式指示灯
|
亮
|
全双工
|
|
灭
|
半双工，有数据碰撞时闪烁
|
||
|
100
|
电口信号
指示灯
|
亮
|
100M信号
|
|
灭
|
10M信号
|
||
|
|
电链接/状态
指示灯
|
亮
|
接通
|
|
闪烁
|
有数据流
|
||
|
灭
|
未接通
|
技术参数
|
项目
|
10/100M收发器
|
|
线缆类型
|
双绞线/平行线
|
|
光缆类型
|
多模光缆：50/125、62.5/125、100/140um
单模光缆：8.3/125、8.7/125、9/125、10/125um
|
|
传输类型
|
（快速）以太网
|
|
传输方式
|
10/100M全/半双工
|
|
MTBF
|
>5万小时
|
|
误码率
|
<1E-8
|
|
数据缓存器
|
1MBits
|
|
发射光功率（dBm）
|
>-12
|
|
光功率接收动态范围（dBm）
|
0 ~ -38
|
|
工作温度
|
-20℃~70℃
|
|
储存温度
|
-45℃~80℃
|
|
最大电流
|
500mA
|
|
功耗
|
2．5w
|
|
兼容性
|
与其他标准产品相兼容
|
|
EMC
|
符合FCC Part15
|
|
体积
|
外置：长×宽×高 95mm*70mm*26mm
|
|
内置：长×宽×高 140mm*110mm*30mm
|
|
|
重量
|
外置：0.4Kg；内置：0.7Kg
|
