价格:0.00/套
品牌:同三维
型号:T801-108
规格:视频延长器
起订:1套
供应:10000套
发货:1天内

发送询价

　　【产品简介】

　　同三维T801-108A传输器是一款可以将VGA信号传输100米并且一分八输出的音视频信号延长器，其发射端将一路VGA信号和音频输入并转换为8路独立RJ45双绞线传至远处接收端，再由8个接收端转换成8路VGA信号和音频，并且每路信号相对独立互不干扰，最远可以传输100米。

　　此款一进八出VGA 100米延长器的推出，为VGA工程项目节省了成本，可以取代昂贵又庞大的VGA信号线，节约您的工程预算。已经广泛应用于室内外广告系统、监控、安保、多媒体教学系统、演示厅、售票亭、液晶电视、等离子显示广告工程、高架投影系统、银行证券金融显示系统、PC系列系统、展览秀PC背板等多种场合，具有稳定性好、图像清晰等特点。

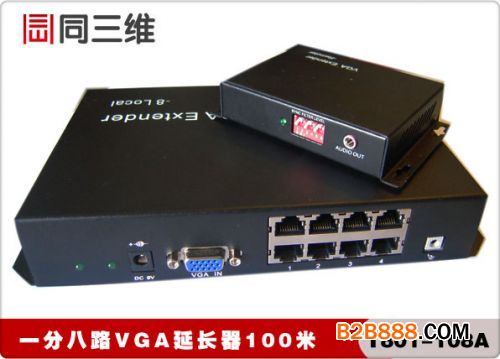

图示：一分八路VGA延长器100米

　　【产品特点】

　　· 可以把电脑主机的音频和视频(VGA)接口通过双绞线延长至远端多路接收

　　· 在电脑主机的近端，也提供了二路VGA视频接口供用户使用

　　· 每路端口相对独立，互不干扰

　　· 使用CAT5/5E或CAT6以上规格网线，成本低、布线灵活

　　· 支持VGA视频延长，远端的显示无延时

　　· 无需驱动程序，使用安装简单方便

　　· 高保真立体声同步传输

　　· 不需服务器、交换机、路由器、HUB及终端工作站组网

　　· 不需IP占用和设置、无防火墙、无TCP/IP协议及网络维护

　　· 图像质量好，产品抗干扰性能强

　　·可进行级连扩展

　　【产品性能】

功能	输入信号数	1路(VGA1路、音频1路)
	信号输出数	8路(VGA 2路、RJ45 8路)
	传输距离	0-100米
电源	电源适配器	9V 2A
传输分辩率	最高支持	1920X1440 60Hz
接口	VGA输入	DB15母座
	VGA输出	DB15母座
	音频输入	蓝色
	音频输出	粉色
	双绞线接口	RJ45 8路
	信号补偿	信号同频补偿开关
	DC接口	Φ2.1
LED灯	电源灯	绿色
防护	是否防雷	是
	是否防静电	是
产品及包装属性	产品尺寸（长X宽X高）	187X120X37(mm)
	材料	铝质
	颜色	黑色
	净重	发射：596(克)

　　【线缆要求】

线缆要求	双绞线
线缆等级	5类以上
线 规	24～16AWG（0.5～1.3MM）
线缆标称阻抗	100Ω
直流环阻	10Ω/100米＠AWG24
分布电容	＜62PF/米
工作温度	-25℃~+70℃
储存温度	-40℃~+150℃
相对湿度	0~95%（非冷凝）

　　【包装配件】

　　· 发射器一台(VGA Extender Local)

　　· 接收器8台(VGA Extender Remote，注每路对应一个接收器)

　　· 电源(9V-2A，注发射器与接收器每个对应一个电源)

　　· VGA线(此线为本系列产品专用)

　　· 使用手册

　　· 合格证

　　· 保修卡

　　同三维一进多出VGA延长器有延长100米、200米、300米设备，每种设备有一进一出、一进四出、一进八出。有效的解决了各种数码视频展台、网络平板音视频广告工程、大屏幕幕墙视频显示、工业控制、医疗设备、安防监控、大型中央控制系统、多媒体教学、银行证券金融显示系统、PC系列系统、展览秀PC背板等高清视频显示系统工程中对高质量视频信号长距离传输的需求而专门设计的集VGA信号编码、转换、分配、驱动、接收、解码及还原功能为一身的高品质信号传输。

　　同三维系列一进多出VGA延长器有延长100米、200米、300米设备，每种设备有一进一出、一进四出、一进八出。有效的解决了各种数码视频展台、网络平板音视频广告工程、大屏幕幕墙视频显示、工业控制、医疗设备、安防监控、大型中央控制系统、多媒体教学、银行证券金融显示系统、PC系列系统、展览秀PC背板等高清视频显示系统工程中对高质量视频信号长距离传输的需求而专门设计的集VGA信号编码、转换、分配、驱动、接收、解码及还原功能为一身的高品质信号传输。下面我们就介绍下一进多出VGA传输器的使用方法。

　　安装硬件

　　1、关闭电脑和所有的周边设备

　　首先请关闭所有的程序产退出Windows系统，将电脑与周边设备的电源关闭，以避免因不恰当的安装动作导致电路短路造成设备损坏。

　　2、硬件连接示意图

　　将近端发射器的VGA IN接口用VGA线连接到电脑主机显卡或其它设备的VGA的输出端，近端多路发射器的VGA OUT与近端多路显示器/VGA接收设备相连。将远端接收器的Monitor与远端显示器相连。将近端发射器的多路Link Cable(RJ45)接口与远端接收器的Link Cable接口相连接。最后接上9V电源。

　　注意：请按图示连接，全部接好后再接通电源，以免瞬间电流过大导致设备损坏。

　　

　　3.采用RJ45标准的EIA/TIA-568B接线方法

　　★白橙，橙，白绿，蓝，白蓝，绿，白棕，棕

　　

　　以下是正确的电缆连接方法(注：推荐带屏蔽双绞线电缆，可增强图像稳定性)：

　　1.有屏蔽双绞线电缆

　　.

　　

　　2. 有屏蔽的水晶头与屏蔽双绞线相连

　　

　　.

　　接口与说明

　　

　　名称说明

名称	说明
（1）(11)：DC 9V	9V电源输入端
（2）：VGA IN	VGA信号输入端
（3）：RJ45	发射端网线多路接口
（4）：GND	接地端用于接屏蔽线
（5）(6)：VGA OUT	近端VGA号输出
（7）：AUDIO IN	近端立体声输入
（8）：AUDIO OUT	近端立体声输出
（9）：LINK CABLE	接收端网口（接水晶头）
（10）：TO MONITER	接收端VGA号输出
（12）：Sync Filter Level	信号同步补偿开关
（13）：AUDIO OUT	接收端立体声输出

　　同三维系列一进多出分配器已经相当成熟，并且其应用范围也非常广的，可以同时传输音频和VGA视频信号，传输距离可以从100米到300米，并且有一分四、一分八等转换器。如果您在工程上有需要解决的问题都可以在线咨询我们网站技术客服，或者来电咨询：010-51295660.
