详细介绍：

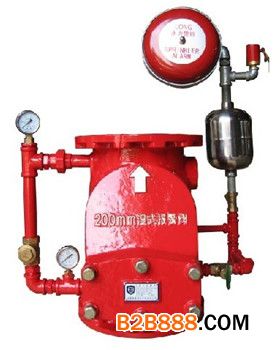

湿式报警阀与延迟器、水力警铃、洒水喷头、消防供水系统等连接组成自动喷淋灭火系统。是自动喷淋灭火系统中重要报警控制阀门。

工作原理：

当自动喷淋灭火系统的保护区域内发生火情时，火场环境温度升高时，闭式喷头上的玻璃球炸裂（或易熔合金熔化），喷头打开喷水灭火。此时由于湿式报警阀出口侧管网水压下降，形成压差，阀瓣组件打开，水源水不断补充管网灭火，同时水流也经密封环槽内的孔流入延迟器，并迅速充满，以一定水压冲击水力警铃发出连续的报警声，压力开关动作接通电触点，接通控制中心，以声、光报警，同时启动主供水泵进行消防灭火。

部件作用：

1.湿式报警阀：只允许水单方向流入喷水系统并在规定流量下报警。
2.延迟器：延迟水力警铃动作时间，减少因水压波动而造成的误报警。
3.水力警铃：系统启动后，能发出声响的水力驱动式报警装置。
4.压力开关：报警阀动作后，压力开关动作接通电触点。
5.警铃阀：伺应状态下为常开，检查、维护和修理时才可关闭此阀。
6.试警铃阀：在调试、维护才开启此阀，以判定系统工作情况。
7.放水阀：排去阀后管网余水，以进行检修或更换喷头。

连接尺寸：
