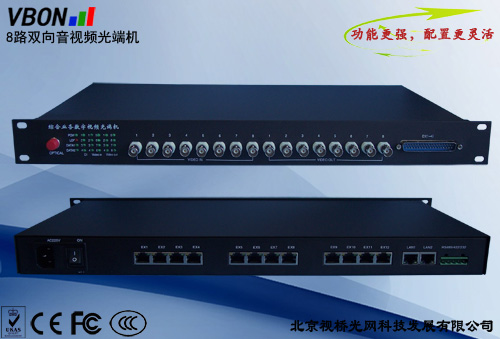

1、产品简介
VBD-8200系列双向音视频光端机提供给用户在一根光纤上传输8路双向视频、8路双向音频或24路电话或24路开关量、2路485或2路232数据、2路以太网（VLAN隔离）。产品的优化设计保证了在各种恶劣环境下的高可靠性运行。即插即用的设计使得安装更加方便，无需任何光或电的调节。各种状态指示灯提供了快速的系统诊断功能。
2、主要功能与特点
可提供8路双向视频
8路双向立体声音频或24路电话或24路开关量
2路485或2路232数据或1路422
2路以太网（VLAN隔离）
光纤接口FC/SC可选，单纤传输
安装简易，无需调节
3、技术指标
3.1视频
视频标准: PAL/NTSC/SECAM
信号输入：1Vp-p (75ohms非平衡)
信号输入：1Vp-p (75ohms非平衡)
频宽: 8MHz
微分增益: < 1%
平坦度：<1dB
微分相位: < 0.7o
信噪比(SNR): > 67dB (加权)
3.2音频
方向：双向
数字采样: 16bit @ 48k
频宽: 10Hz ~ 24KHz
最大输入输出电压：2Vp-p
信噪比 (SNR): >75 dB
3.3电话
FXS
振铃电压：75V
振铃频率：25Hz
二线输入阻抗：600Ω（摘机）
回损：40db
FXO
振铃检测电压：35V
振铃检测频率：17Hz-60Hz
二线输入阻抗：600Ω（摘机）
回损：40db
3.4 485/232/422数据
方向：双向
带宽: 180Kbps
标准: RS-232/RS-422/RS-485
误码率：<10-9
3.5光接口
光发射：激光二极管
波长：850nm,1310nm,1550nm
光纤数量：1
3.6环境
MTBF：> 100,000 hours
工作温度：-40oC ~ +70oC
存储温度：-40oC ~ +85oC
工作湿度：0% to 95%,无凝露
3.7外形尺寸和重量
19英寸1U或2U可选
3.8电源
AC220V或DC-48V
3.9指示灯
电源, 系统同步状态
光链路指示灯
数据状态指示灯
视频指示灯
3.10连接器
光纤接口：FC
视频接口：BNC (镀金中芯)
音频/电话接口：RJ45
RS485/232接口：RJ45

订货信息举例

型号 配置

VBD-S8BV8A 8路双向视频8路双向音频光端机

VBD-S8BV8A2D 8路双向视频8路双向音频2路以太网光端机

VBD-S8BV8A2D8T 8路双向视频8路双向音频2路以太网8路电话光端机
