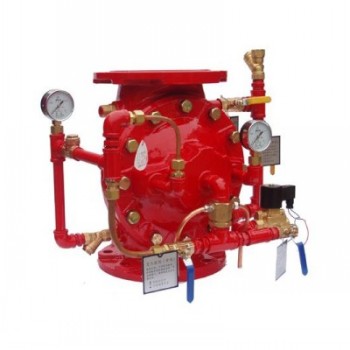

ZSFM隔膜式雨淋阀
ZSFM系列隔膜雨淋阀由主阀，水力警铃，压力开关，手动球阀，电磁阀，三通球阀，针阀及控制管路等组成。
主要零件及材质：
| 编号 | 零件名称 | 材质 | 编号 | 零件名称 | 材质 | 编号 | 零件名称 | 材质 |
| 1 | 阀盖 | 铸铁：球圣铸铁 | 5 | 膜片压板 | 青铜 | 9 | 0型圈 | 橡胶 (BUNA-N) |
| 2 | 0型圈 | 橡胶旧 (BUNA-N) | 6 | 膜片 | 尼龙强化橡胶 | 10 | 0型圈压板 | 青铜 |
| 3 | 轴套 | 青铜 | 7 | 阀体 | 铸铁：球圣铸铁 | 11 | 阀座 | 青铜 |
| 4 | 弹簧 | 0Cr18N19 | 8 | 阀盘 | 青铜 | 12 | 轴 | 0Cr18N19 |
主要外形及连接尺寸：
| 型号 | 公称通径 DN | 1 | D | D1 | Z-φd | H1 | H | ||||||||
| PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | ||||
| ZSFM80 | 80 | 241 | 160 | 160 | 145 | 145 | 4-18 | 8-18 | 200 | 200 | |||||
| ZSFM100 | 100 | 292 | 220 | 235 | 180 | 190 | 8-18 | 8-23 | 230 | 375 | |||||
| ZSFM150 | 150 | 356 | 285 | 300 | 240 | 250 | 8-22 | 8-28 | 340 | 500 | |||||
| ZSFM200 | 200 | 495 | 340 | 360 | 295 | 310 | 8-22 | 12-28 | 410 | 635 | |||||
| ZSFM250 | 250 | 622 | 395 | 405 | 425 | 350 | 355 | 370 | 12-23 | 12-28 | 12-31 | 500 | 780 | ||
| ZSFM300 | 300 | 698 | 445 | 460 | 485 | 400 | 410 | 430 | 12-23 | 12-28 | 16-31 | 600 | 915 | ||
