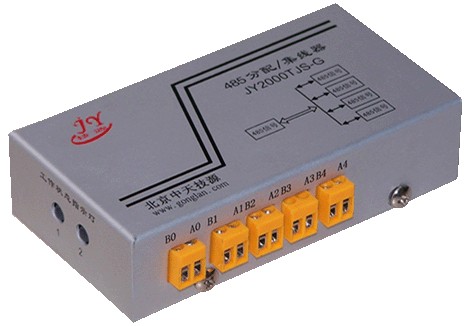

感谢您采用本公司生产的产品。485分配/集线器（JY2000TJS-G）是本公司研制的一种485总线控制转换器，可以实现一路控制信号与四路控制信号的双向传输。在安装调试之前，请认真阅读本使用说明书。

●产品特点与功能描述：

1） 通过拨码开关，可轻松实现一路控制信号（RS485）与四路控制信号（RS485）的双向传输。

2） 具有信号传输指示功能，可观察控制信号的传输状态。

3） 内部集成DC-DC隔离电路，抗干扰能力强。

1.[分配/集线拨码开关]:选择RS485信号的传输方向。

2.[工作指示灯]：用于观察拨码开关是否正确设置。

3.[工作状态指示灯]:用于观察RS485信号是否传输正常

4.[B0A0]: 单路RS485信号

6.[B1A1 B2A2 B3A3 B4A4]: 四路RS485信号

7.[DC12V]:电源输入，注意电源极性不可以接错（建议采用优质的直流稳压电源，电流≥300mA）

▲传输方向设置示意图：

方式一：两开关均拨到分配方向, 此时端口[B0A0] 作为485信号输入口，端口[B1A1 B2A2 B3C3 B4C4]作为485信号输出口。

方式二：两开关均拨到集线方向, 此时端口[B1A1 B2A2 B3C3 B4C4]作为485信号输入口，端口[B0A0]作为485信号输出口。

▲注意事项及使用方法：

1.       正确连接485信号线，注意A B线不可接反。

2.       确定拨码开关根据实际需要拨到正确的方向，同时工作指示灯亮。

3. 进行控制时，观察工作状态指示灯是否同时发光。

◆常见RS485信号不控原因及排除方法：

1． 线缆接头接触不良。请检查接头是否有松动、短路现象，确保用焊锡进行接头的连接。

2． 控制设备与其他设备不共地。 用万用表测量压差不可过大，一般≤5V。

3． 设备附近有强干扰源。检查附近是否铺设高压电缆等强电流线路。

4． 解码器死机。重新启动解码器。
