品牌:迪舰
型号:DJ-D-100M/4TV
规格:145*76*50mm
起订:1台
供应:2300台
发货:2天内
立即购买
深圳迪舰防雷科技视频防雷器系列:
1.单路视频防雷器
2.四路视频防雷器
3.16路视频防雷器
相关证书:
工厂检测
在线QQ：304650998
产品简介:
迪舰-视频监控防雷器,采用高能防浪涌元器件,大功率长寿命,串连线路设计三级滤压保护,进口TVS雪蹦线路钳位低残压,特殊生产工艺,外观大方新颖.安装方便.主要用于视频信号线路精细防浪涌/过流过电压保护,单路/四路/16路多路集成传输接口,完全满足用户需要.是监控工程同轴电缆保护首选产品.
产品特性:
多功能防浪涌过电压精细保护
大流量 (5~10KA)
低残压 (TVS雪蹦线路钳位)
速反应(1ns)
劣化指示(视频信号切断技术)
低损耗(进口插件线对线设计)
长寿命免维护(5年质保)
三级滤压保(串联保护)
产品适用:
本产品用于同轴电缆信号线
产品参数：
|
产品名称 |

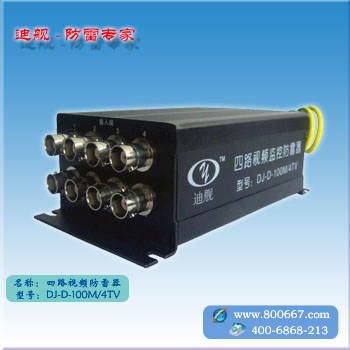

四路视频监控防雷器
|
|
产品型号
|
DJ-D-100M/4TV
|
|
保护线路
|
4 路
|
|
外观规格
|
14.5*7.6*5 cm
|
|
额定工作电压Un
|
5 V
|
|
最大持续工作电压Uc
|
12 V
|
|
保护水平Up
|
< 12 V
|
|
标称放电电流In(8/20)
|
5 KA
|
|
最大放电Imax(8/20)
|
1 0 KA
|
|
反应时间tA
|
< 1 ns
|
|
视频传输率Vs
|
1~20 Mbps
|
|
插入损耗 AE
|
AE<0.2 db
|
|
回波损耗 AR
|
≤ 20 db
|
|
外壳材料
|
金属外壳
|
|
保护等级
|
精细级保护
|
|
外壳防护等级
|
IP 20
|
|
接线方式
|
BNC
|
|
保护模式
|
3级滤压 精细保护
|
|
接地电阻Ω/线径
|
≤ 4Ω 2.5㎡
|
|
工作温度范围
|
- 40℃～+70℃
|
|
空气相对湿度
|
室内温度条件下30％～90％
|
|
执行标准
|
GBl8802.1、lEC61643-1
|
安装方式及尺寸图
