品牌:迪舰
型号:DJ-D-3/100M/TV
规格:11.5*6.5*4cm
起订:1台
供应:8000台
发货:2天内
立即购买
本产品拥有发明外观两项国家专利及国家避雷器中心检测报告（仿冒必究）订购电话：0755-29682755
产品介绍:

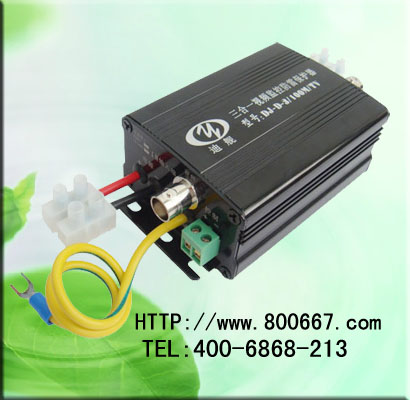

迪舰-三合一防雷器产品集成摄像机电源、视频信号、控制信号，完全保护为一体。采用高能防浪涌元器件,大功率长寿命,独立无干扰线路串连线路设计三级滤压保护,TVS雪蹦精准钳位线路确保低残压无干扰,特殊生产工艺,先进的劣化报警技术,外观新颖、大方.安装方便.集成式设计,成本低、效果好、高性能。可对各种新型交直流带云台摄像机进行一体化精细防浪涌/防雷/避雷/过流过电压保护。
（本产品自主知识产权国家专利技术,仿冒必究）
产品特性:
◆多功能防浪涌过电压精细保护
◆大流量 (10~20KA)
◆低残压 (TVS雪蹦钳位线路)
◆高速反应(1~25NS)
◆劣化指示(视频信号切断技术)
◆全保护(三合一设计)
◆低损耗(进口插件线对线设计)
◆长寿命免维护(5年质保)（3ka下试验连续冲击100次）
◆防线路出错保护
◆交直流电源通用
◆三级滤压串联保护
◆独立线路无干扰
产品特性:
◆多功能防浪涌过电压精细保护
◆大流量 (10~20KA)
◆低残压 (TVS雪蹦钳位线路)
◆高速反应(1~25NS)
◆劣化指示(视频信号切断技术)
◆全保护(三合一设计)
◆低损耗(进口插件线对线设计)
◆长寿命免维护(5年质保)（3ka下试验连续冲击100次）
◆防线路出错保护
◆交直流电源通用
◆三级滤压串联保护
◆独立线路无干扰
◆进口插件低损耗
产品参数：
产品名称
|
三合一视频监控防雷器
|
|
产品型号
|
DJ-D-3/100M/TV
|
|
电源额定工作电压Un
|
220V
|
12~48V
|
电源最大持续工作电压Uc
|
255V
|
70V
|
电源3KA下保护水平Up
|
<1200V
|
<300V
|
视频保护水平Up
|
<12V
|
|
控制保护水平Up
|
<68V
|
|
电源标称放电电流In(8/20)
|
单极10kA 两极20KA
|
|
电源最大放电电流Imax(8/20)
|
单级20Ka 两极40KA
|
|
视频/控制标称放电电流In(8/20)
|
单5KA 两极10KA
|
|
电源反应时间tA
|
<25ns |
|
视频/控制反应时间tA
|
<1ns
|
|
电源额定负载电流
|
3A
|
|
视频信号工作电压Un
|
5V
|
|
最大持续工作电压Uc
|
6.8V
|
|
控制信号工作电压Un
|
24V
|
|
最大持续工作电压Uc
|
68V
|
|
信号/视频传输率Vs
|
1~20Mbps
|
|
插入损耗 AE
|
AE<0.5db
|
|
回波损耗 AR
|
≤20db
|
|
电源/视频/信号接口
|
电缆引线或接线柱/BNC/压接端子
|
|
外壳材料
|
金属外壳
|
|
外壳规格/安装空间
|
长*宽*高 11.5*6.5*4cm 安装空间不小于23*10*6cm |
|
保护等级
|
3级滤压精细级保护
|
|
外壳防护等级
|
IP20
|
|
失效模式
|
对地短路
|
|
接地电阻Ω/线径
|
≤4Ω 2.0m㎡
|
|
工作温度范围
|
-40℃～+70℃
|
|
空气相对湿度
|
室内温度条件下30％～90％
|
|
质量保证，放心产品！
