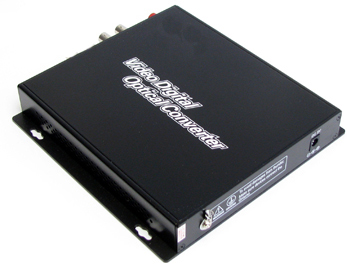

2路全数字视频光端机

产品系列：JWY- 0200T/R
产品功能：
  嘉旺源JWY-0200T/R 2路全数字视频光端机采用国际

先进的SOC数字信号处理技术，及全数字视频无压缩传

输技术，将2 路视频信号在单芯光纤上采用光纤的

CWDM波分复用技术实时同步、无失真、高质量地传输

。 全数字视频光端机的光模块和核心电路采用进口元

器件，稳定性高，所有的光、电接口均符合国际标准

，安装时免调整，适用于不同的工作环境。

特 点：
 ◆ 全数字无压缩、广播级传输
 ◆ 支持点对点、级联式、分布式网络连接，SNR不会

下降
 ◆ 自动兼容PAL、SECAM、NTSC等视频制式
 ◆ 三级防雷保护
 ◆ 无模拟调频、调相、调幅光端机的交调干扰
 ◆ 支持任何高分辩率视频信号
 ◆ 自动功率调解，自动温度补偿电路，自动恢复过

载保护
 ◆ 支持视频无损再生中继
 ◆ 超级光学动态范围，使用时无需调节
 ◆ 表面贴装技术
 ◆ 光纤WDM/CWDM/DWDM技术
 ◆ 千兆光纤传输技术，大容量，易升级
 ◆ 工业级超宽温度范围（-40℃～+85℃），适应更

多环境
 ◆ 带电热拔插
 ◆ 壁挂式、 2U 机架式或 4U 插卡式
 ◆ 支持用户定制及 OEM 方式

技术规格：
视 频
 视 频：
◆ 视频接口数     2 路视频
◆ 信号带宽     8MHz
◆ 视频输入/出阻抗  75 Ω （非平衡）， BNC
◆ 微分增益     DG ＜ 1% （典型值）
◆ 微分相位     DP ＜ 0.6 o （典型值）
◆ 场斜比     ＜ 5%
◆ 视频信噪比       S/N ≥ 67dB （加权）
 数 据：
◆ 物理接口    工业标准接线端子
◆ 数据类型    RS485/RS422/RS232/Manchester
◆ 支持速率    0-400Kbps
◆ 误码率          < 10 -9
光学指标：
◆ 光学接口    FC/ST可选
◆ 传输距离    多模： 0-2KM; 单模： 0-100KM
◆ 波长            多模： 850/1310 nm ；单模：

1310/1550 nm
一般指标：
◆ 无故障工作时间   ≥ 10 万小时
◆ 工作温度    -40 ℃ - +85℃
◆ 工作湿度    0-95% 无冷凝
◆ 工作电压        交直流 220 、 +5 、 +9 、

24V 可选
外形尺寸：
◆ 壁挂式 21.1(L) x 16.2(W) x 3.0(H) cm

应用范围：
※ 智能交通监控系统（ ITS）
※ 安防系统
※ 校园网
※ 工业监控（电力、化工、钢铁、石油、铁路、水利

等）
※ 军事监控（仓库、守卫、保密等等）
※ 电视台节目传输系统
