品牌:DEHN
型号: DB 1 255 H
起订:1套
供应:1000套
发货:3天内
发送询价
产品介绍

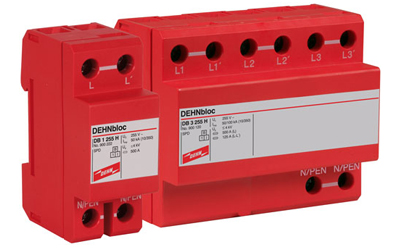

德国DEHN DB 1 255 H/DB 3 255 H单相和三相电涌保护器，具有高续流抑制能力；用于低压装置的电涌保护，在直击雷时亦可保护；用于防雷分区OA-1。替代老型号产品DEHNbloc 1 255(900 111)和DEHNbloc 3 255(900 110)
功能特点
Ø 密封式火花间隙，动作时不喷气体火花
Ø 火花间隙技术，续流抑制能力高
Ø 与Red/Line产品系列能量协调
Ø 绝缘阻抗高，可安装于上级配电盘中
Ø 导线和汇流排多种连接方式
Ø 单极和三极单元（根据系统配置，冲击电流可达到100kA）
技术参数
|
DB 1 255 H
|
DB 3 255 H
|
|
|
依据EN 61643-11, SPD
|
1级
|
1级
|
|
依据IEC 61643-1, SPD
|
Ⅰ级
|
Ⅰ级
|
|
标称电压UN
|
230V
|
230/400V
|
|
交流最大持续工作电压UC
|
255V
|
255V
|
|
雷电冲击电流(10/350μs) Iimp
|
50kA
|
—
|
|
雷电冲击电流(10/350μs) [L-N/NEN] Iimp
|
—
|
50kA
|
|
雷电冲击电流(10/350μs) [L1+L2+L3-N/PEN] Itotal
|
—
|
100kA
|
|
标称放电电流(8/20μs) In
|
50kA
|
50/100kA
|
|
电压保护水平Up
|
≤4kV
|
≤4kV
|
|
工频续流遮断能力Ifi
|
50kArms
|
50kArms
|
|
续流抑制/选择性
|
预期续流到50kArms时, 20A熔丝不跳
|
预期续流到50kArms时, 20A熔丝不跳
|
|
响应时间tA
|
≤100ns
|
≤100ns
|
|
Ik=50kArms(ta≤0.2s)时，最大后备熔丝(L)
|
500A gL/gG
|
500A gL/gG
|
|
Ik=50kArms(ta≤5s)时，最大后备熔丝(L)
|
315A gL/gG
|
315A gL/gG
|
|
Ik>50kArms时, 最大后备熔丝(L)
|
200A gL/gG
|
200A gL/gG
|
|
串联最大后备熔丝(L-L’)
|
125A gL/gG
|
125A gL/gG
|
|
暂态过电压(TOV) UT
|
335V/5sec.
|
335V/5sec.
|
|
工作温度范围（并联）TUP
|
-40℃… +80℃
|
-40℃… +80℃
|
|
工作温度范围（串联）TUS
|
-40℃… +60℃
|
-40℃… +60℃
|
|
最小安装导线截面积(L,L’,N/PEN,N’/PEN)
|
10mm2单股线/软线
|
—
|
|
最大安装导线截面积(L,N/PEN)
|
50mm2多股线/35mm2软线
|
—
|
|
最大安装导线截面积(L’,N’/PEN）
|
50mm2多股线/25mm2软线
|
—
|
|
安装导线截面积(L1,L1’,L2,L2’,L3,L3’,N/PEN,N’/PEN)
|
—
|
10mm2单股线/软线
|
|
安装导线截面积(L1,L2,L3,N/PEN)
|
—
|
50mm2多股线/35mm2软线
|
|
安装导线截面积(L1’,L2’,L3’,N’/PEN)
|
—
|
50mm2多股线/25mm2软线
|
|
安装方式
|
35mmDIN轨, 依据EN 60715
|
35mmDIN轨, 依据EN 60715
|
|
外壳材料
|
红色热塑性材料, UL 94-0
|
红色热塑性材料, UL 94-0
|
|
防护等级
|
IP 20
|
IP 20
|
|
尺寸
|
2 mods, DIN 43880
|
2 mods, DIN 43880
|
|
认证
|
KEMA
|
KEMA
|
|
订购信息
|
||
|
型号
|
DB 1 255 H
|
DB 3 255 H
|
|
货号
|
900 222
|
900 120
|
|
包装单位
|
1 pc (s)
|
1 pc (s)
|
