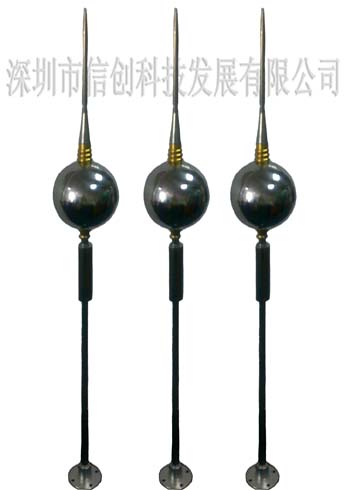

球型避雷针说明书
一、适用范围
ODEN-QBLZ球状型雷电接闪器，是一条无感性，低阻抗的金属内导体引下线，把接闪后的雷电电流输送到大地，并使被保护的天线铁塔或建筑物不发生侧击和带电。在大多数的情况下静电场电缆的冲击小于铁塔阻抗的1/10，避免了建筑物或铁塔带电，消除闪络。球状型雷电接闪器最大特点覆盖面积大，泄放雷电能力强。 适用于移动通信基站、建筑物、仓库、油库、水泵站、卫星小站、机场设备、气象台站、石油气站、军事基地、 通信基站等。
二、技术指标
|
型号
参数
技术指标
|
最大放电电流KA
|
抗风强度m/s
|
针 径 针 长 针 数
φ*mm*P
|
主针数
|
重量Kg
|
最大杆粗mm
|
总高
mm
|
球径
mm
|
材料
|
|
ODEN-QBLZ
|
300
|
40
|
250*1500*1
|
1
|
4.7
|
Φ25
|
1500
|
250
|
不锈钢
|
三、产品安装、使用及维护
1、需提前在安装位置浇筑水泥基座，规格尺寸400mm×400mm×600mm（长×宽×高）并预埋地脚螺栓，或用膨胀螺丝。
2、安装避雷针，避雷针底座固定在预先设置的预制水泥基座，避雷针塔杆底座与水泥基座用地脚螺栓（或用膨胀螺丝）可靠联结。
3、避雷针应该安装在杆塔、铁塔或其他建筑物上，避雷针的法兰盘必须高出最高保护物1.5m以上，根据这一要求设置加高杆塔或铁塔高度。
4、雷雨日不可进行避雷针的安装和检测。
5、避雷针接地线必须与接地棒可靠连接。
6、定期检查（一年检 查一次）避雷针各连接螺杆、焊接处是否牢固，接地引下线是否与接地系统连接可靠。如发现连接螺杆、焊接处被腐蚀严重，则须更换螺杆重新连接，原焊接处重新焊接。
四、避雷针安装示意图
____________ 简易避雷针针尖用12厘热镀锌圆钢或用12厘铜棒均可60-80cm
支撑杆1(二寸的热镀锌水管3m)
支撑杆2(二寸半热镀锌水管3m)
支撑杆底座(500*350*8mm)
底座固定用拉爆锣钉(水泥地面)
挖肯埋地到水泥墩(普通地面)
PE接入地网里(建筑地,防雷地,人工接地体等)
