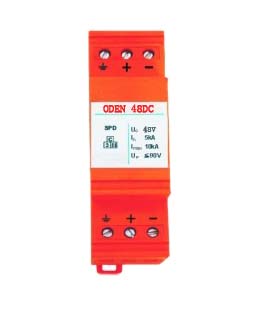

ODEN 48DC产品说明书
用于直流（二次）电源供电的电子设备的精细过压保护。
- D级过压保护器
- 额定放电电流较大，响应时间快
- 采用模块化设计，易于安装和维护
- 具有过压、过流、限压三重保护功能
技术参数
|
型号
|
ODEN 48DC
|
|
|
|
标称电压
|
UN
|
48V
|
|
|
额定电压
（最大持续操作电压）
|
Uc
|
60V
|
|
|
额定放电电流（8/20μs）
|
Isn
|
5KA
|
|
|
最大放电电流（8/20μs）
|
Imax
|
10KA
|
|
|
电压保护级别(在Isn时)
|
Up
|
≤60V
|
|
|
响应时间
|
tA
|
≤1ns
|
|
|
工作温度
|
-40/+85℃
|
||
|
安装
|
35mm电气安装导轨
|
||
|
连接
|
1.0-2.5mm2 多股或单股导线
|
||
|
外壳材料
|
红色阻燃PC
|
||
|
规格尺寸
|
1个标准模块
|
安装应用
该防雷器采用串联的方式与电源线路相连接，然后与地网相接；接线方式如图。安装时，防雷器进、出线接线端上的“+”、“-”标志接相应的直流电源的“+”、“-”极；“PE”标志接地线；接线方式为螺丝紧固式；连接线为1.0～2.5mm2的多股或单股导线。
