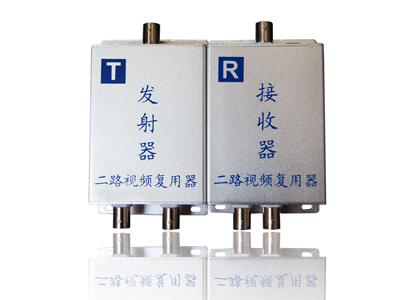

一、产品介绍

双视频复用器是一种利用一根同轴电缆传输两路视频信号的设备。其中视频1可以传输距离0-600米（并具有移频型抗干扰器的功能），视频2可以传输400米

二、产品主要功能及应用场所

1）移频型抗干扰器（拓展器）功能：V1（视频1）可当移频型抗干扰器使用，其广泛应用于电梯、厂矿、电厂、电解铝车间、道路、灯杆监控、煤矿、旅游景点、农场、山区、车厢等各种场所。主要解决各种顽固的干扰问题（电梯、变电站、电动机、工业变频器及各种高频电磁干扰）。

2）视频复用功能：该产品能实现一根同轴电缆传输2路视频信号的功能，主要应用如下：

          解决工程维修中因同轴线缆的损坏、新添加摄像机需要重新布线等问题，本产品不需另外布线即可为客户解决施工复杂、人工成本过高问题。

三、视频复用器型号参数表

由于不同的厂家线缆特性的差异，因此视频拓展器在不同厂家的线缆中传输距离也会不相同，具体传输距离参考下表：（注意：该类线缆为国标标准的线缆抽样测试结果，不同厂家的传输距离也不同）

注：1.以上测试均是在保证图像效果达到420线以上

2.以上距离值为国标线缆测试值，实际传输距离与线缆质量、环境温度等均有关系。

四、设备连接示意图及故障速查表

   注：此产品为直流12V供电，工作电流≤250mA
